Vector Group ของหม้อแปลงไฟฟ้าคือรหัสที่ใช้บอก วิธีการต่อขดลวด และ ความต่างเฟส ระหว่างด้านแรงดันสูง (HV) และแรงดันต่ำ (LV) โดยมีข้อแตกต่างที่สำคัญแบ่งตามรหัสตัวเลขและตัวอักษรดังนี้:

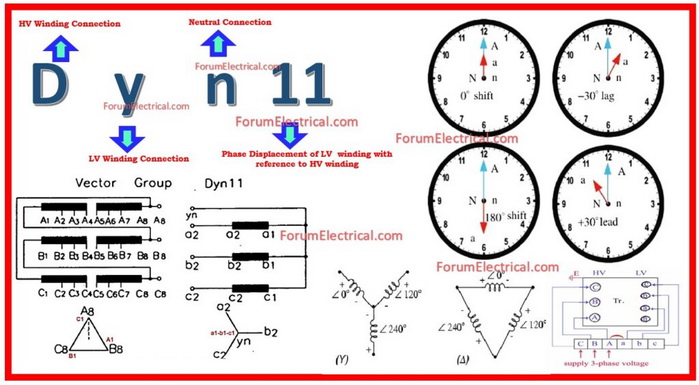

1. วิธีอ่านรหัส (สัญลักษณ์)
- ตัวอักษรพิมพ์ใหญ่ (ตัวแรก): แทนการต่อขดลวดด้าน แรงดันสูง (เช่น D = Delta, Y = Star)
- ตัวอักษรพิมพ์เล็ก (ตัวที่สอง): แทนการต่อขดลวดด้าน แรงดันต่ำ (เช่น d, y, z = Zigzag)
- ตัว "n": หมายถึงมีการต่อสาย Neutral ออกมาใช้งาน (เช่น Dyn11)
- ตัวเลข (Clock Notation): บอกมุมต่างเฟสโดยเปรียบเทียบกับหน้าปัดนาฬิกา (1 หน่วย = 30 องศา)
2. ข้อแตกต่างของคุณสมบัติและการใช้งาน
ความแตกต่างของ Vector Group ส่งผลโดยตรงต่อการนำไปใช้งาน ดังนี้:
| คุณสมบัติ
|
Yyn0 (0 องศา) |
Dyn11 (30 องศา Leading) |
| การเลื่อนเฟส |
แรงดันด้านแรงสูงและแรงต่ำตรงกัน (0°) |
แรงดันด้านแรงต่ำนำหน้าแรงสูง 30° |
| การจัดการ Harmonics |
ไม่สามารถกำจัดลำดับที่ 3 ได้ดีเท่า Delta |
การต่อ Delta ช่วยหมุนเวียนและกำจัด 3rd Harmonics ได้ดี |
| โหลดไม่สมดุล |
รับโหลดไม่สมดุลได้น้อยกว่า |
เหมาะกับโหลดไม่สมดุล (Unbalanced Load) ในระบบจำหน่าย |
| การใช้งานหลัก |
มักใช้ในระบบส่งหรือหม้อแปลงขนาดเล็ก |
เป็นมาตรฐานที่ใช้มากที่สุดในระบบจำหน่ายไฟฟ้าแรงสูง |
